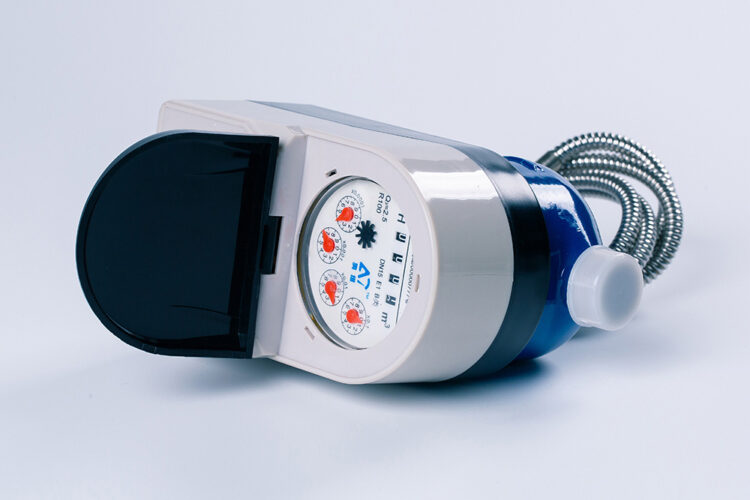

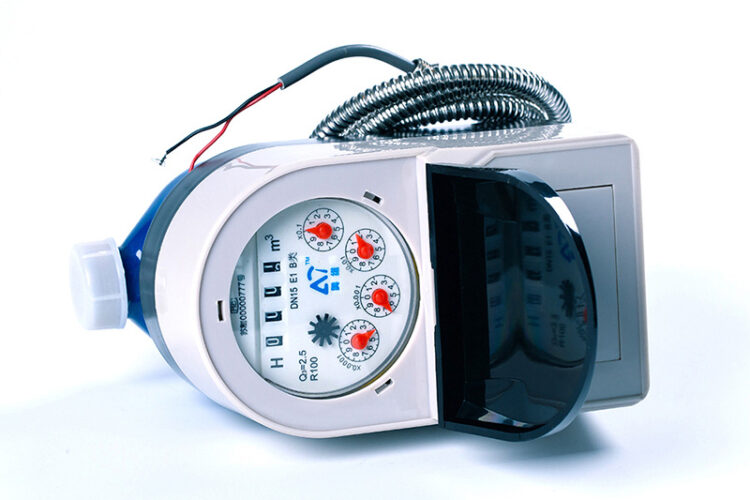

智能远传水表-有线
采用智能带阀控的水表作为基表，在水表计数器盒中嵌入光电子器件和单片机、通讯模块、控制电路。 表内无电池。光电子器件插入在字轮的两侧，字轮上开有电子码的识别孔。每个字轮上有5对光电子器件对字 轮上的电子码进行阅读，单片机对读取的电子码进行解析，转换为数据。
远传阀控光电直读水表产品符合GB/T778. 1《封闭满管道中水流量的测量 饮用冷水水表和热水水表 第1 部分：规范》、CJ/T188《户用计量仪表数据传输技术条件》 、CJ/T224《电子远传水表》等标准。
- 概述
- 功能特点
- 技术参数
- 安装示意图
-
采用智能带阀控的水表作为基表，在水表计数器盒中嵌入光电子器件和单片机、通讯模块、控制电路。 表内无电池。光电子器件插入在字轮的两侧，字轮上开有电子码的识别孔。每个字轮上有5对光电子器件对字 轮上的电子码进行阅读，单片机对读取的电子码进行解析，转换为数据。 远传阀控光电直读水表产品符合GB/T778. 1《封闭满管道中水流量的测量 饮用冷水水表和热水水表 第1 部分：规范》、CJ/T188《户用计量仪表数据传输技术条件》 、CJ/T224《电子远传水表》等标准。
-
● 直接读取字轮数据，与传统的脉冲表相比，它可将读数误差降低至零；
● 采用低功耗设计，只有读数和阀门开关时才需供电；
● 采用先进的数据编码及校验技术，通讯可靠性高；
● 采用旋翼式计量结构，计量精度高、抄表方便、外型美观；
● 符合《电子远传水表》(CJ/T 224-2012)标准；
● 流量性能符合GB/T 778. 1~3-2007标准，准确度等级：2级；
● 兼容多种通信规约；DL/T645、CJ/T188、内部协议或其他客户指定；
● 满足EMC、ESD、EMI等电子产品电磁兼容方面的设计要求，达到行业领先水平；
● 与上位机系统相结合，建立远程自动抄表管理系统，真正实现抄表、监控自动化。
-
● 工作电压：DC 36V；
● 工作电流：抄表工作电流≤9.0mA 静态工作电流≤1.3 mA
● 工作环境：水温度：0. 1℃~+45℃ 湿度：0~95%RH；
● 存储温度：-25℃~+65℃；
● 工作压力：1.0MPa；
● 压力损失：0.063 Mpa；
● 通讯方式：M-BUS现场总线；
● 通信规约：DL/T645、CJ/T 188和内部协议(或用户指定规约)；
● 通讯传输最大距离： 1000m；(通信线规格AVVR2×1.5)。
-
